建築排煙系統設計指南：從防煙垂壁到排煙窗

建築排煙系統設計指南：從防煙垂壁到排煙窗

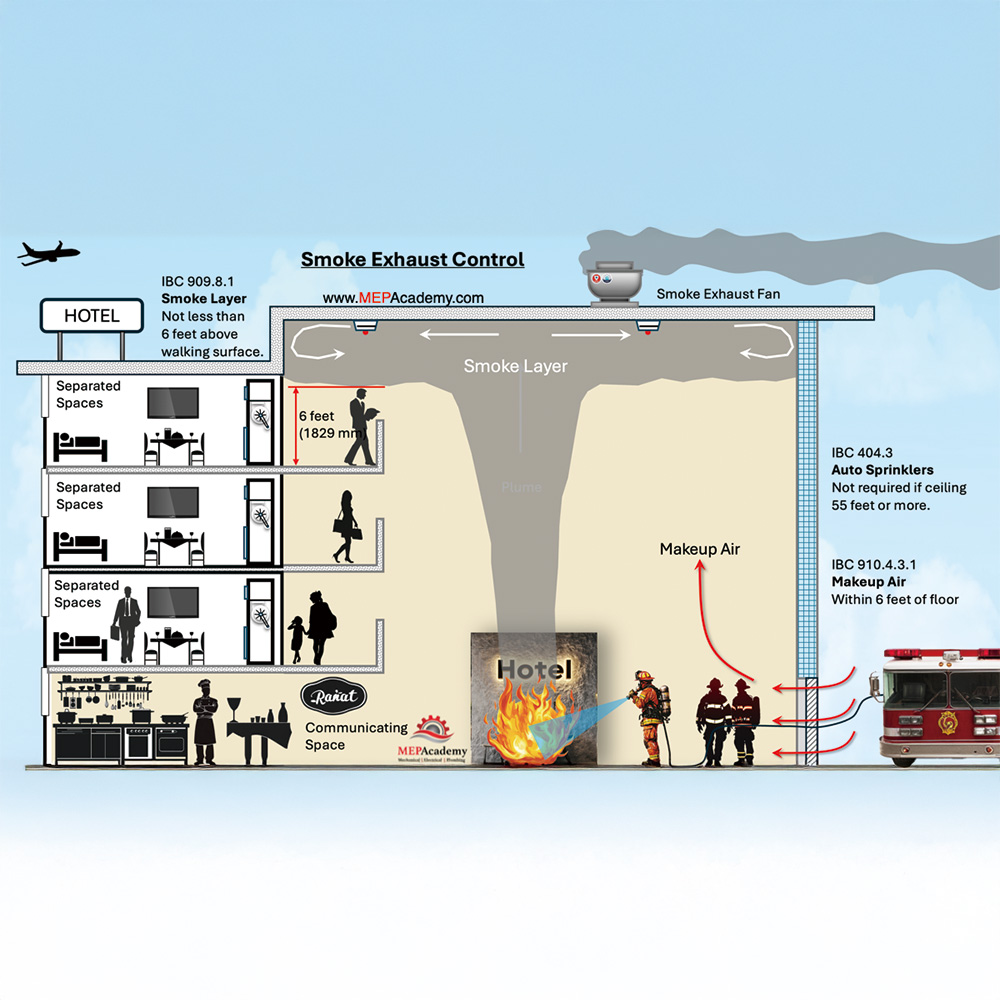

在現代建築設計中，「排煙」已不只是設備配置，而是結合 消防法規、消防設備、即時消防反應與整體消防工程 的系統性工程。完善的建築排煙系統，必須從 防煙垂壁、排煙風管、排煙閘門、排煙窗、消防電源配置與消防總機 進行整合設計，才能在火警發生時有效控制煙層，確保人員避難與消防搶救動線。



一、排煙系統的核心角色：防煙垂壁

防煙垂壁（又稱擋煙垂壁、遮煙垂壁、消防垂壁） 的主要功能，是限制煙層擴散、維持煙層高度，使排煙裝置能有效運作。依結構與動作方式不同，常見類型包括：

• 全鋁框防煙垂壁：結構穩定、常用於商辦與公共空間
• 拋光防煙垂壁：兼顧美觀，適合高端商業空間
• 鐵板防煙垂壁：耐用性高，常見於工業或地下空間
• 玻璃防煙垂壁/固定式防煙垂壁：視覺穿透性佳
• 活動式防煙垂壁、捲簾式防煙垂壁、防煙捲簾：可與消防系統連動

依啟動方式，又可分為 半自動防煙垂壁、全自動防煙垂壁，差異在於是否透過 消防受信總機/火警受信總機 自動控制。



二、防煙垂壁設計與法規重點

在實務設計中，防煙垂壁需符合相關 防煙垂壁法規、防煙垂壁規定與消防法規，重點包含：

• 防煙垂壁設置位置與高度
• 是否屬於 消防防煙垂壁、排煙裝置垂壁
• 防煙垂壁安裝方式與施工細節
• 與排煙窗、防煙捲簾之間的整合關係

此外，業主也常關心 防煙垂壁價格、防煙垂壁廠商選擇，建議在設計階段即納入整體排煙系統考量，避免後期修改。



三、排煙風管與排煙閘門的系統整合

1. 排煙風管設計

排煙風管 是機械排煙系統的主幹，其設計需注意：

• 排煙風管尺寸是否符合計算需求
• 是否符合 排煙風管規範
• 與其他空調風管是否分離

2. 排煙閘門

排煙閘門、消防排煙閘門 負責控制排煙路徑，其設計重點包括：

• 排煙閘門設置位置
• 排煙閘門法規符合性
• 排煙閘門配線與消防連動
• 排煙閘門價格與維修便利性

排煙閘門必須與 消防總機、受信總機 連動，確保火警時即時開啟。



四、自然排煙與排煙窗系統

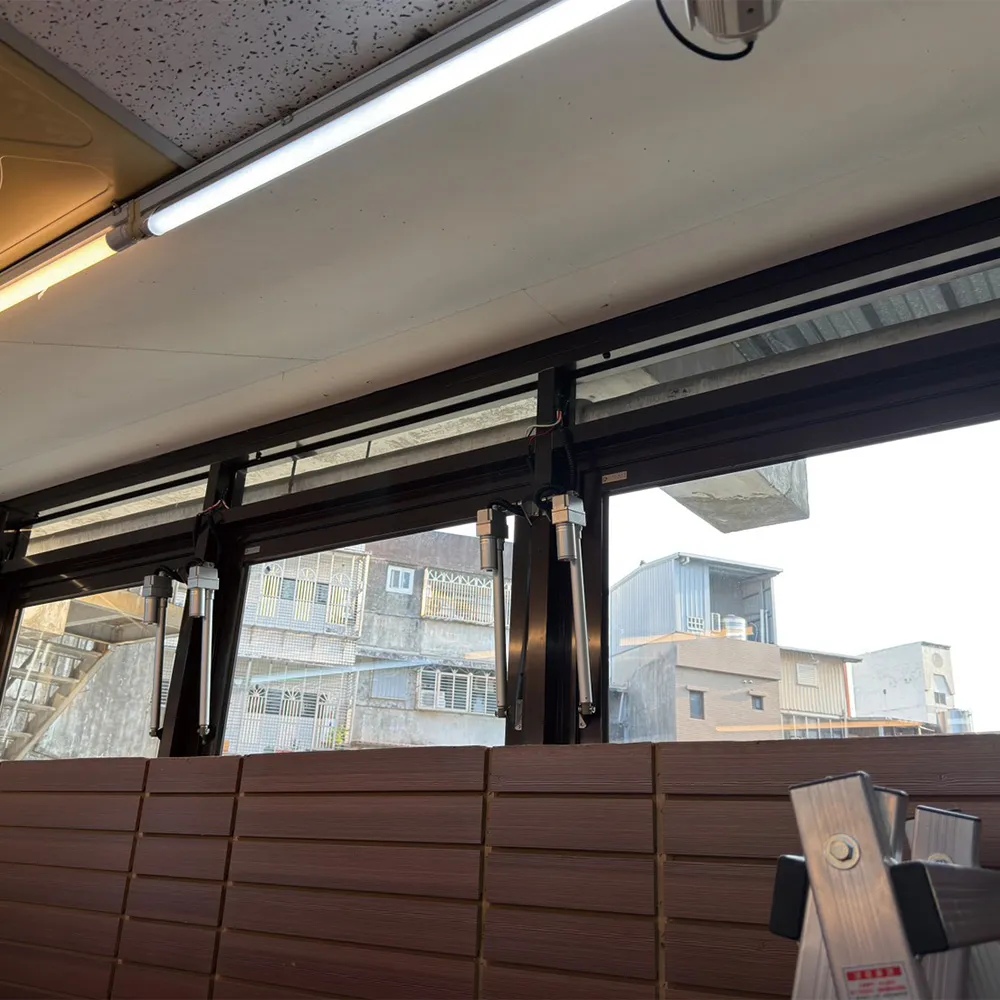

除機械排煙外，許多建築也採用 自然排煙管、電動排煙窗、雙開排煙倒窗、玻璃倒窗 作為排煙方式。

常見配置包含：

• 排煙窗防煙垂壁 搭配設計
• 以 電動推桿、電動推杆、推桿馬達 驅動
• 使用 小型電動推桿、微型電動推桿、排煙推桿 控制窗扇開啟

排煙推桿價格與耐用度，會直接影響系統穩定性，需納入設計評估。



五、消防電源配置與控制核心

所有排煙與防煙設備，皆仰賴穩定的 消防電源配置。設計時必須符合：

• 消防電源配置防煙垂壁法規
• 主電源與備用電源切換
• 重要設備不斷電需求

系統控制中樞為 消防總機、消防受信總機、火警受信總機，並透過 P 型偵煙探測器、R 型偵煙探測器 觸發排煙與防煙設備，形成即時消防反應。



六、排煙系統設計的實務建議

在消防工程實務中，常見問題包括：

• 防煙垂壁施工高度不足
• 排煙風管尺寸設計錯誤
• 排煙閘門未與消防總機正確連動
• 電源配置未符合消防設備規定

因此，建議在設計初期即由 消防工程專業團隊 進行整體規劃，而非單一設備拼裝。



排煙系統是整合工程，而非單一設備

從 防煙垂壁、排煙風管、排煙閘門、排煙窗、電動推桿、消防電源配置到消防總機，建築排煙系統是一套高度整合的消防設備系統。唯有在設計階段即全面考量法規、設備選型與控制邏輯，才能在火警發生時真正發揮排煙與防煙的功能，確保人命安全與建築合規。



常見問題（FAQ）

Q1：防煙垂壁有哪些種類？該如何依建築用途選擇？

A：防煙垂壁可依材質與動作方式區分，常見包含全鋁框防煙垂壁、拋光防煙垂壁、鐵板防煙垂壁、玻璃防煙垂壁，以及固定式、防煙捲簾、活動式防煙垂壁。商辦與公共空間多採全自動防煙垂壁與捲簾式防煙垂壁，工業或地下空間則偏好鐵板防煙垂壁。選型時須同時符合防煙垂壁法規、設置高度與施工條件。



Q2：排煙風管、排煙閘門與排煙窗在排煙系統中如何分工？

A：排煙風管負責將煙氣導引至排煙出口，其尺寸與配置需符合排煙風管規範；排煙閘門與消防排煙閘門則控制煙流方向，並須與消防總機及受信總機連動；排煙窗、雙開排煙倒窗與玻璃倒窗則屬自然排煙裝置，常搭配電動推桿或排煙推桿啟動。三者需整合設計，才能確保排煙效率。



Q3：防煙與排煙設備一定要連動消防電源與消防總機嗎？

A：是的。防煙垂壁、排煙閘門、電動排煙窗等設備，皆須納入消防電源配置，並符合電源配置防煙垂壁法規。當 P 型或 R 型偵煙探測器偵測到火警時，消防受信總機會即時控制防煙垂壁下降、排煙閘門開啟與排煙窗作動，形成完整的即時消防排煙機制。
